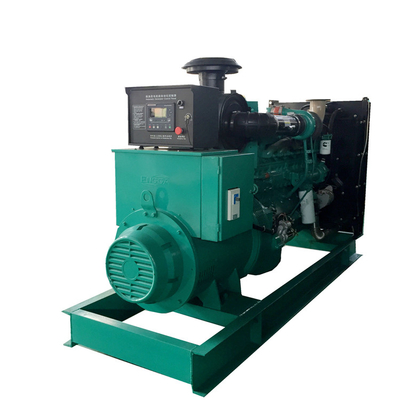

SHX 500kva เครื่องกำเนิดไฟฟ้าดีเซลไฟฟ้า 550kva ชุดเครื่องกำเนิดไฟฟ้าดีเซลสแตนด์บาย 3 เฟส

การกำหนดค่ามาตรฐาน of ชุดเครื่องกำเนิดไฟฟ้าดีเซลขับเคลื่อนโดยเครื่องยนต์คัมมินส์:

1) เครื่องยนต์คัมมินส์

2) เครื่องกำเนิดไฟฟ้าสแตมฟอร์ด (Marathon, Mecc Alte, ยี่ห้อ Wattek สำหรับตัวเลือก)

3) แผงควบคุม Deepsea DSE6020

4) เบรกเกอร์ Chint

5) 8 ชั่วโมงการทำงานถังน้ำมันเชื้อเพลิงพื้นฐาน (สำหรับเครื่องกำเนิดไฟฟ้า≤ 650kVA ไพรม์ เฉพาะ Base Frame สำหรับรุ่นอื่น ๆ )

6) ระบบติดตั้งป้องกันการสั่นสะเทือน

7) แบตเตอรี่ เครื่องชาร์จแบตเตอรี่ และสวิตช์แยกแบตเตอรี่

8) ตัวเก็บเสียงสำหรับอุตสาหกรรมและท่อร่วมไอเสียแบบยืดหยุ่น

ขอบเขตการจัดหาเครื่องกำเนิดไฟฟ้าดีเซลไฟฟ้าขนาด 500kva

1. เครื่องยนต์ดีเซล

1.1 เครื่องยนต์ซึ่งรวมถึงกระบอกสูบแบบเปียก ห้องเผาไหม้แบบไดเร็คอินเจ็คชั่น เทอร์โบชาร์จเจอร์ ระบายความร้อนด้วยน้ำ เครื่องควบคุมอิเล็กทรอนิกส์ เป็นต้น

1.2 ระบบเชื้อเพลิง ซึ่งรวมถึง ปั๊มเชื้อเพลิง ตัวกรองหรือตัวกรอง เป็นต้น

1.3 ระบบไอดีและไอเสียซึ่งรวมถึงตัวกรองอากาศ, ตัวเก็บเสียงไอเสีย, เสียงร้อง, ท่อไอดีและไอเสียทั้งหมด, สายเคเบิล, เครื่องมือ, วาล์วและการตั้งค่า ฯลฯ

1.4 ระบบระบายความร้อน ซึ่งรวมถึงหม้อน้ำที่มีสัญญาณเตือนระดับน้ำและตัวแสดงระดับน้ำ สวิตช์ควบคุมอุณหภูมิ เครื่องทำความร้อนแบบควบคุมอุณหภูมิ พัดลมติดเพลาเครื่องยนต์ ท่อเชื่อมต่อทั้งหมด สายเคเบิล เครื่องมือ วาล์วและการตั้งค่า ฯลฯ

1.5 ระบบหล่อลื่นประกอบด้วยปั๊ม บ่อน้ำมัน ตัวกรองและตัวกรองน้ำมัน ท่อเชื่อมต่อ เครื่องมือ วาล์วและการตั้งค่าทั้งหมด ฯลฯ

1.6 ระบบสตาร์ท ซึ่งประกอบด้วยแบตเตอรี่ 2 ชุด ชุดเครื่องชาร์จ AC และท่อเชื่อมต่อ สายเคเบิล เครื่องมือ วาล์ว และการตั้งค่า เป็นต้น

2. เครื่องกำเนิดไฟฟ้ากระแสสลับแบบซิงโครนัส

2.1 เครื่องกำเนิดไฟฟ้า ซึ่งรวมถึง exciter, rectifier, AVR, พัดลมติดเพลาหากต้องการ

2.2 การเดินท่อ สายเคเบิล เครื่องมือ วาล์ว และการตั้งค่าที่เชื่อมต่อทั้งหมด ฯลฯ

3. ข้อต่อและการ์ด

3.1 ข้อต่อ

3.2 ตัวป้องกันข้อต่อ

4. แผงควบคุม

4.1 แผงควบคุมอัตโนมัติในพื้นที่

5. ฐานรอง

5.1 แผ่นฐานทั่วไป

6. เอกสาร

6.1 คู่มือการติดตั้งชุดเครื่องกำเนิดไฟฟ้า

6.2 คู่มือการใช้งานและบำรุงรักษาชุดเครื่องกำเนิดไฟฟ้า

6.3 คู่มือชุดเครื่องกำเนิดไฟฟ้าชุดแผงควบคุม

6.4 คู่มือเครื่องยนต์และไฟล์คุณภาพ

6.5 คู่มือการใช้เครื่องกำเนิดไฟฟ้ากระแสสลับและไฟล์คุณภาพ

6.6 รายงานผลการทดสอบการยอมรับของโรงงาน

6.7 ภาพวาดและไดอะแกรมสัมพัทธ์

แผงควบคุมแบบขนาน

แผงควบคุมแบบขนานช่วยให้ชุดเครื่องกำเนิดไฟฟ้าสองชุดขึ้นไป หรือชุดเครื่องกำเนิดไฟฟ้าและสายไฟหลักขนานกันเพื่อจ่ายไฟฟ้าให้กับโหลดกล่องแผงควบคุมแบบขนานเป็นโครงสร้าง GGD ซึ่งมีการควบคุมแบบแมนนวลกึ่งอัตโนมัติและแบบอัตโนมัติ

แผงควบคุมแบบขนานแบบแมนนวล: ผู้ปฏิบัติงานวิเคราะห์และสร้างสัญญาณการทำงานแบบขนานโดยอิงจากตัวบ่งชี้ในกล่องแผงควบคุมแบบขนานไปยังชุดเครื่องกำเนิดไฟฟ้าแบบขนาน

ด้วยแผงควบคุมแบบขนาน แหล่งจ่ายไฟสามารถควบคุมได้อย่างยืดหยุ่นตามความต้องการพลังงาน
