| ชื่อแบรนด์: | SHX |
| เลขรุ่น: | SPF825 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์ส่งออกมาตรฐาน |
| เงื่อนไขการจ่ายเงิน: | ที/ที, แอล/ซี |

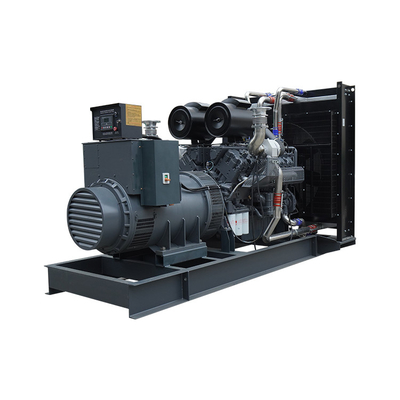

SHX 600kw ชุดเครื่องกำเนิดไฟฟ้าดีเซล Perkins 750kva เครื่องกำเนิดไฟฟ้าเครื่องกำเนิดไฟฟ้าเครื่องกำเนิดไฟฟ้า
มาตรฐานการผลิต:
ISO8528;ISO1105;ISO3046;GB/T2820;GB755;บีเอส5000;NEMAMG-22;YD/T502
พารามิเตอร์ทางไฟฟ้า
การบิดเบือนคลื่น: <10%
ความผันผวนของแรงดันไฟฟ้า: <0.5%
ความผันผวนของแรงดัน / ความถี่: <= 0.5%
AVR ควบคุมตนเอง อัตราการควบคุมแรงดันไฟฟ้า: <=+- 1%
การควบคุมการรบกวนทางวิทยุเป็นไปตามข้อกำหนดของ VDE0875-N และ ISO8528
คุณสมบัติของชุดเครื่องกำเนิดไฟฟ้าดีเซล Perkins 600kw
| เครื่องกำเนิดไฟฟ้ารุ่น | SPF825 |
| Genset กำลังไฟ | 600KW/750KVA |
| แรงดันไฟฟ้า | 400/230V (ปรับได้) |
| จัดอันดับปัจจุบัน | 1080 แอมป์ |
| ความถี่ | 50 Hz |
| ตัวประกอบกำลัง | 0.8 ล้าหลัง |
| ประเภทการเชื่อมต่อ | 3 เฟส 4 สาย |
| ระบบทำความเย็น | ปิดรอบระบายความร้อนด้วยน้ำพร้อมพัดลมถังเก็บน้ำ |
| ขนาดโดยรวม (L×W×H) mm | 4500×1900×2200 |
| น้ำหนักรวม (กก.) | 6000 |
| เครื่องยนต์ดีเซล | |
| ยี่ห้อ | เพอร์กินส์ |
| แบบอย่าง | 4006-23TAG2A |
| ประเภทเครื่องยนต์ | 6 สูบเรียง 4 จังหวะ หลังระบายความร้อนด้วยอากาศสู่อากาศ |
| ความทะเยอทะยาน | องคาพยพ |
| ความเร็วในการหมุน | 1500 รอบต่อนาที |
| ระบบระบายความร้อนเครื่องยนต์ | ระบายความร้อนด้วยน้ำ |
| ระบบบังคับความเร็ว | ผู้ว่าราชการความเร็วอิเล็กทรอนิกส์ |
| วิธีการเริ่มต้น | ด้วยแบตเตอรี่ 24V |
| ระบบกรองเครื่องยนต์ | กรองอากาศแบบแห้ง , กรองน้ำมันเชื้อเพลิง , กรองน้ำมัน , กรองน้ำ |
| การกระจัด (L) | 23 |
| เจาะ×จังหวะ (มม.) | 160×190 |
| อัตราการบีบอัด | 13.6: 1 |
| 100% โหลดการใช้เชื้อเพลิง (g/kw.h) | ≤209 |
| ความจุน้ำมันหล่อลื่น (L) | 113.4 |
| เครื่องกำเนิดไฟฟ้ากระแสสลับ | |
| ยี่ห้อ | Farrand |
| แบบอย่าง | FLD634B |
| ประเภทตื่นเต้น | การควบคุม AVR แบบกระตุ้นตัวเองแบบไม่มีแปรง |
| ประเภทการเชื่อมต่อ | 3 เฟส 4 เสา |
| การเปลี่ยนแปลงความถี่คงที่ | 0.50% |
| ไม่มีแรงดันโหลด | ≥95% -105% |
| แรงดันไฟฟ้าคงที่ | ≤±1% |
| ชั้นฉนวน | คลาสโฮ |
| เกรดป้องกัน | IP23 |
| ส่วนประกอบของเครื่องกำเนิดไฟฟ้า | |
| (1) เครื่องยนต์ดีเซล(2) เครื่องกำเนิดไฟฟ้ากระแสสลับ;(3) การประกอบถังเก็บน้ำและหม้อน้ำ(4) แผงควบคุม(5) โครงฐาน | |
ฟังก์ชั่นควบคุม
สตาร์ทกุญแจ / สตาร์ทอัตโนมัติ
เมตรตรวจสอบ: ปัจจุบัน;ความถี่;แรงดันลวด;เครื่องกำเนิดไฟฟ้า KVA;เครื่องกำเนิดไฟฟ้า KW;เอาท์พุต
ความจุ;เอาต์พุต KW.H;ตัวประกอบกำลัง
คำเตือน/ปิดเครื่อง: เครื่องกำเนิดไฟฟ้ากระแสสลับต่ำกว่า/เกินโวลต์, ความถี่;ต่ำกว่า/เกินความเร็ว;แรงดันน้ำมันต่ำอุณหภูมิเครื่องยนต์สูง;โวลต์แบตเตอรี่สูง/ต่ำ;มากกว่าปัจจุบัน;การปิดระบบ Earth Fault
ขอบเขตของการจัดหา
1. เครื่องยนต์ดีเซล
1.1 เครื่องยนต์ซึ่งรวมถึงกระบอกสูบแบบเปียก ห้องเผาไหม้แบบไดเร็คอินเจ็คชั่น เทอร์โบชาร์จเจอร์ ระบายความร้อนด้วยน้ำ เครื่องควบคุมอิเล็กทรอนิกส์ เป็นต้น
1.2 ระบบเชื้อเพลิง ซึ่งรวมถึง ปั๊มเชื้อเพลิง ตัวกรองหรือตัวกรอง เป็นต้น
1.3 ระบบไอดีและไอเสียซึ่งรวมถึงตัวกรองอากาศ, ตัวเก็บเสียงไอเสีย, เสียงร้อง, ท่อไอดีและไอเสียทั้งหมด, สายเคเบิล, เครื่องมือ, วาล์วและการตั้งค่า ฯลฯ
1.4 ระบบระบายความร้อน ซึ่งรวมถึงหม้อน้ำที่มีสัญญาณเตือนระดับน้ำและตัวแสดงระดับน้ำ สวิตช์ควบคุมอุณหภูมิ เครื่องทำความร้อนแบบควบคุมอุณหภูมิ พัดลมติดเพลาเครื่องยนต์ ท่อเชื่อมต่อทั้งหมด สายเคเบิล เครื่องมือ วาล์วและการตั้งค่า ฯลฯ
1.5 ระบบหล่อลื่นประกอบด้วยปั๊ม บ่อน้ำมัน ตัวกรองและตัวกรองน้ำมัน ท่อเชื่อมต่อ เครื่องมือ วาล์วและการตั้งค่าทั้งหมด ฯลฯ
1.6 ระบบสตาร์ท ซึ่งประกอบด้วยแบตเตอรี่ 2 ชุด ชุดเครื่องชาร์จ AC และท่อเชื่อมต่อ สายเคเบิล เครื่องมือ วาล์ว และการตั้งค่า เป็นต้น
2. เครื่องกำเนิดไฟฟ้ากระแสสลับแบบซิงโครนัส
2.1 เครื่องกำเนิดไฟฟ้า ซึ่งรวมถึง exciter, rectifier, AVR, พัดลมติดเพลาหากต้องการ
2.2 การเดินท่อ สายเคเบิล เครื่องมือ วาล์ว และการตั้งค่าที่เชื่อมต่อทั้งหมด ฯลฯ
3. ข้อต่อและการ์ด
3.1 ข้อต่อ
3.2 ตัวป้องกันข้อต่อ
4. แผงควบคุม
4.1 แผงควบคุมอัตโนมัติในพื้นที่
5. ฐานรอง
5.1 แผ่นฐานทั่วไป
6. เอกสาร
6.1 คู่มือการติดตั้งชุดเครื่องกำเนิดไฟฟ้า
6.2 คู่มือการใช้งานและบำรุงรักษาชุดเครื่องกำเนิดไฟฟ้า
6.3 คู่มือชุดเครื่องกำเนิดไฟฟ้าชุดแผงควบคุม
6.4 คู่มือเครื่องยนต์และไฟล์คุณภาพ
6.5 คู่มือการใช้เครื่องกำเนิดไฟฟ้ากระแสสลับและไฟล์คุณภาพ
6.6 รายงานผลการทดสอบการยอมรับของโรงงาน
6.7 ภาพวาดและไดอะแกรมสัมพัทธ์
|
|
