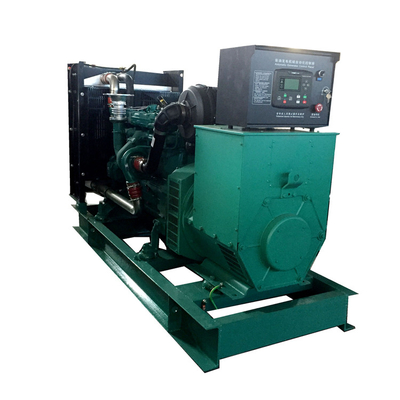

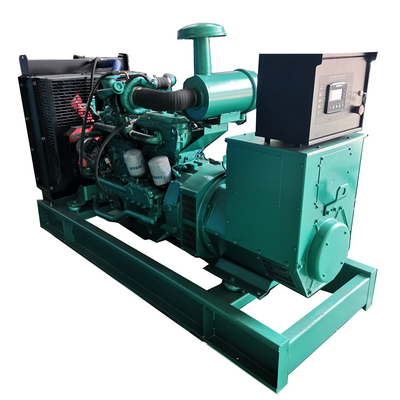

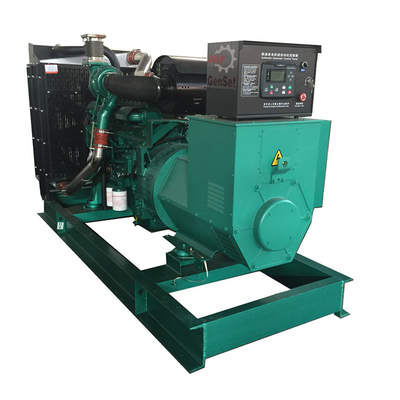

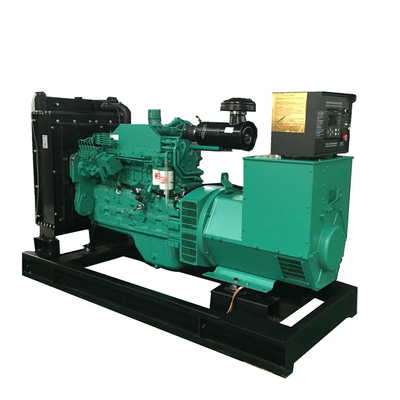

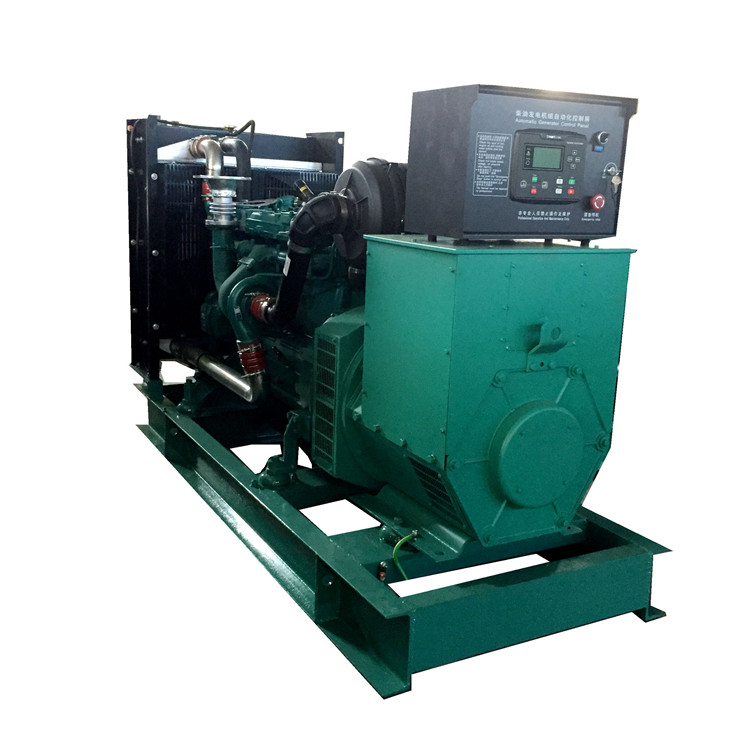

SHX 125kva เครื่องกำเนิดไฟฟ้าดีเซลสำรอง 100kw ชุดเครื่องกำเนิดไฟฟ้าดีเซลสแตนด์บาย 3 เฟส

ข้อดีของผลิตภัณฑ์

1) ไอเสียต่ำ

2) ระบบน้ำมันพุ่งโดยตรงเชื้อเพลิงอิสระ

3) การบริโภคน้ำมันเชื้อเพลิงต่ำ

4) ประสิทธิภาพที่มั่นคง

5) อัตราส่วนกำลังต่อน้ำหนักที่ดี

6) โครงสร้างขนาดเล็ก กะทัดรัด รูปลักษณ์สวยงาม

7) ง่ายต่อการติดตั้ง บำรุงรักษาง่าย

มาตรฐานการผลิต:

ISO8528;ISO1105;ISO3046;GB/T2820;GB755;บีเอส5000;NEMAMG-22;YD/T502

พารามิเตอร์ทางไฟฟ้า
การบิดเบือนคลื่น: <10%
ความผันผวนของแรงดันไฟฟ้า: <0.5%
ความผันผวนของแรงดัน / ความถี่: <= 0.5%
AVR ควบคุมตนเอง อัตราการควบคุมแรงดันไฟฟ้า: <=+- 1%
การควบคุมการรบกวนทางวิทยุเป็นไปตามข้อกำหนดของ VDE0875-N และ ISO8528

ฟังก์ชั่นควบคุม
สตาร์ทกุญแจ / สตาร์ทอัตโนมัติ
เมตรตรวจสอบ: ปัจจุบัน;ความถี่;แรงดันลวด;เครื่องกำเนิดไฟฟ้า KVA;เครื่องกำเนิดไฟฟ้า KW;เอาท์พุต
ความจุ;เอาต์พุต KW.H;ตัวประกอบกำลัง
คำเตือน/ปิดเครื่อง: เครื่องกำเนิดไฟฟ้ากระแสสลับต่ำกว่า/เกินโวลต์, ความถี่;ต่ำกว่า/เกินความเร็ว;แรงดันน้ำมันต่ำอุณหภูมิเครื่องยนต์สูง;โวลต์แบตเตอรี่สูง/ต่ำ;มากกว่าปัจจุบัน;การปิดระบบ Earth Fault

ขอบเขตของการจัดหา

1. เครื่องยนต์ดีเซล

1.1 เครื่องยนต์ซึ่งรวมถึงกระบอกสูบแบบเปียก ห้องเผาไหม้แบบไดเร็คอินเจ็คชั่น เทอร์โบชาร์จเจอร์ ระบายความร้อนด้วยน้ำ เครื่องควบคุมอิเล็กทรอนิกส์ เป็นต้น

1.2 ระบบเชื้อเพลิง ซึ่งรวมถึง ปั๊มเชื้อเพลิง ตัวกรองหรือตัวกรอง เป็นต้น

1.3 ระบบไอดีและไอเสียซึ่งรวมถึงตัวกรองอากาศ, ตัวเก็บเสียงไอเสีย, เสียงร้อง, ท่อไอดีและไอเสียทั้งหมด, สายเคเบิล, เครื่องมือ, วาล์วและการตั้งค่า ฯลฯ

1.4 ระบบระบายความร้อน ซึ่งรวมถึงหม้อน้ำที่มีสัญญาณเตือนระดับน้ำและตัวแสดงระดับน้ำ สวิตช์ควบคุมอุณหภูมิ เครื่องทำความร้อนแบบควบคุมอุณหภูมิ พัดลมติดเพลาเครื่องยนต์ ท่อเชื่อมต่อทั้งหมด สายเคเบิล เครื่องมือ วาล์วและการตั้งค่า ฯลฯ

1.5 ระบบหล่อลื่นประกอบด้วยปั๊ม บ่อน้ำมัน ตัวกรองและตัวกรองน้ำมัน ท่อเชื่อมต่อ เครื่องมือ วาล์วและการตั้งค่าทั้งหมด ฯลฯ

1.6 ระบบสตาร์ท ซึ่งประกอบด้วยแบตเตอรี่ 2 ชุด ชุดเครื่องชาร์จ AC และท่อเชื่อมต่อ สายเคเบิล เครื่องมือ วาล์ว และการตั้งค่า เป็นต้น

2. เครื่องกำเนิดไฟฟ้ากระแสสลับแบบซิงโครนัส

2.1 เครื่องกำเนิดไฟฟ้า ซึ่งรวมถึง exciter, rectifier, AVR, พัดลมติดเพลาหากต้องการ

2.2 การเดินท่อ สายเคเบิล เครื่องมือ วาล์ว และการตั้งค่าที่เชื่อมต่อทั้งหมด ฯลฯ

3. ข้อต่อและการ์ด

3.1 ข้อต่อ

3.2 ตัวป้องกันข้อต่อ

4. แผงควบคุม

4.1 แผงควบคุมอัตโนมัติในพื้นที่

5. ฐานรอง

5.1 แผ่นฐานทั่วไป

6. เอกสาร

6.1 คู่มือการติดตั้งชุดเครื่องกำเนิดไฟฟ้า

6.2 คู่มือการใช้งานและบำรุงรักษาชุดเครื่องกำเนิดไฟฟ้า

6.3 คู่มือชุดเครื่องกำเนิดไฟฟ้าชุดแผงควบคุม

6.4 คู่มือเครื่องยนต์และไฟล์คุณภาพ

6.5 คู่มือการใช้เครื่องกำเนิดไฟฟ้ากระแสสลับและไฟล์คุณภาพ

6.6 รายงานผลการทดสอบการยอมรับของโรงงาน

6.7 ภาพวาดและไดอะแกรมสัมพัทธ์
